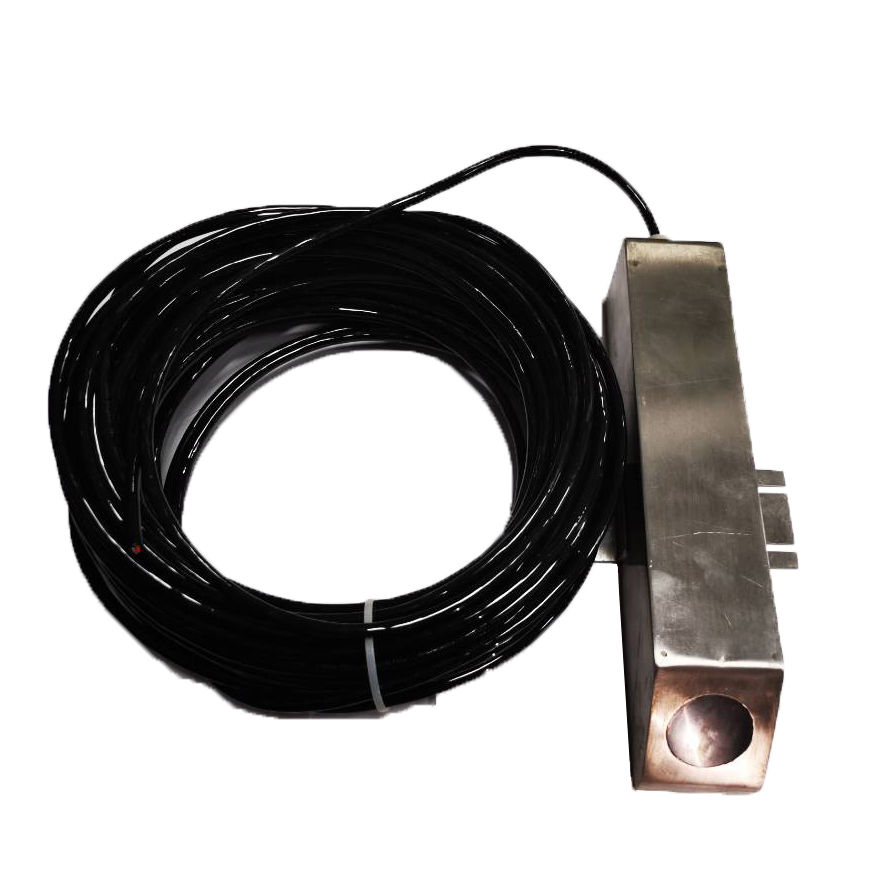

ADCP-D 小渠道声学多普勒剖面流量仪

在小渠道、非满管管道中流速、流量和流向的测量是很重要的工作，传统的流量测验方法主要有水泵计算法、水工结构法等，这些测验方法原理简单明了，但是维护困难、精度较低。为适应新时代经济社会发展和防汛工作的需求，及时向各级防汛抗旱部门提供准确的信息，在需要快速实时采集流量数据，超声波声学多普勒流量仪测流有不可比拟的优越性。

技术资料操作手册

品牌 :

中仪知联

系列 :

河床流量

型号 :

ADCP-D

产品介绍

应用于小渠道，灌溉明渠、地下管道井、非满管等工况的流速流量测量

特点

ADCP-D 产品成为功能强大的管道测流系统。采集高质量的剖面数据，采用坐底的安装方式，借助于智能声波脉冲功能，即使水流条件发生变化，仍然可以获得高分辨率和高质量的流速、流量、流向、水位等数据。

■ 分层流速测量，更适应宽流域的流速分布

■ 分层流速流向测量，掌握水体的流动趋势

■ Web 云端数据服务

■ 可选内 / 外置水深测量探头

■ 流量仪简单易用

■ 内置温度传感器，自动校准声速

■ 外形小型及流线型的设计，方便安装

产品型号		ADCP-D
工作频率		2000KHZ
声路		平面阵列单波束
指向性开角		1.4°
测量范围（水深）		0.07m至15m
盲区		0.07m
单元层数		最大256层
单元尺寸		0.06-2m（动态可调）
测量精度		±0.5%
流速分辨率		0.001m/s
流速测量范围		±10m/s
温度传感器测量范围		－25℃～75℃
温度精度		±0.4℃
水位测量	内置压力水位计	测量范围：最大10m 精度：±0.1%FS
	可外接雷达水位计
工作频率		1-60min可调
数据输出		实时水位、平均流速、面积、流量等
工作温度		－10℃～60℃
存贮温度		－20℃～70℃
标配深度		水下20m
防护等级		IP68
防爆等级		Ex ib IIB T4 Gb
工作电压		DC 7-15V
功耗		小于1.0W
通讯协议		MODBUS RS485
传感器尺寸		2956060 mm
空气中质量		2.3Kg
水中质量		0.24Kg
可靠性	MTBF	>=25000h

* : 实际可测最大剖面深度随测量断面的具体条件的不同而变化；
** : 波束指向角是指在半功率(-3dB)时的角度;
*** : 功耗会随功能和实时流量显示功能的开关而变化。

环境
存储环境温度： -20～70℃
测量水体温度：－10℃～60℃
现场操作单元操作温度：-10～60℃
现场操作单元操作湿度：<=95%
现场操作单元防护等级：IP67
剖面仪防护等级：IP68
剖面仪防爆等级：Ex ib IIB T4 Gb
