FLU20涡街流量计

产品种类和使用范围

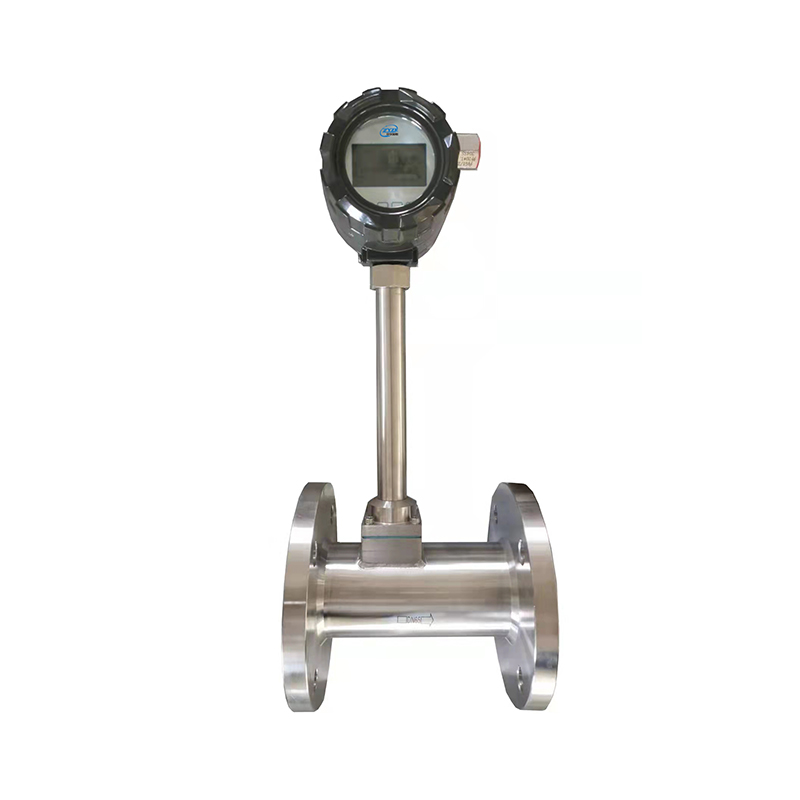

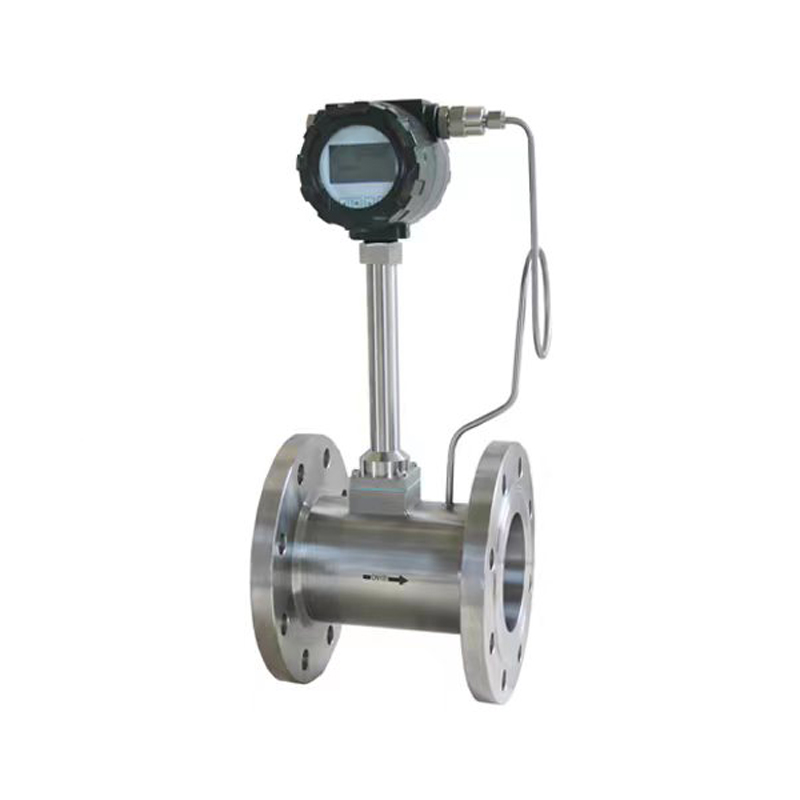

1、FLU20系列法兰式涡街流量仪表

2、FLU20系列夹持式涡街流量仪表

3、FLU20系列插入式涡街流量仪表

4、多功能曲线记录积算仪，带P/T补偿功能、中文液晶显示

5、智能流量积算仪，数码管显示

FLU20型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气氢气、天然气、煤气等）、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。

工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图（一）所示。

图 (一)

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：

f=StV/d                           公式（1）

式中：

f一发生体一侧产生的卡门旋涡频率

St一斯特罗哈尔数（无量纲数）

V一流体的平均流速

d一旋涡发生体的宽度

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中，斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

图 (二)

在曲线表中St=0.17的平直部分，漩涡的释放频率与流速成正比，即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）

K=N/Q(1/m³)                           公式（2）

式中：K=仪表常数（1/m³)。

N=脉冲个数

Q=体积流量（m³）

技术参数

适用介质：气体、液体、蒸汽

管       径：法兰式：DN15~DN300

                夹装式：DN15~DN300

                插入式：DN300~DN1000

量程比：1:6~1:30

过程压力：1.0MPa、1.6MPa、2.5MPa、4.0MPa（可定制）

环境温度：-20~55℃

过程温度：-40~260℃、-40~320℃

材       质：传感器：1Cr18Ni9Ti，变送器：铸铝

防护等级：IP65

显示操作：液晶显示，中文按键操作

输出/通信：4-20mA/脉冲/RS-485/HART

测量精度：法兰式、夹持式：土1%，插入式：土2.5%

供电电源：24VDC

安装方式：法兰、夹持、插入

温度补偿：可选
