FMT50 热式气体质量流量计

一、测量原理

热式气体质量流量计是基于热扩散原理设计的，流量计的传感元件是两个带热套管保护的元件组成。

当这两个元件被置于气体中时，其中一个被加热，另一个则用于测量气体的温度。流量较高的气体将从被

加热的元件上带走较多的热量，从而减小两个元件之间的温差，热式气体质量流量计就是利用传感器件的

热量损失和温差，经过计算，测量气体的质量流量。

二、产品特点

(1) 直接测量质量流量，无需温度、压力补偿；

(2) 量程比宽，对小流量测量敏感，几乎没有死区；

(3) 压力损失小，几乎没有压力损失；

(4) 适合已知截面的不规则管道的流量测量；

(5) 无活动部件，可靠性高；

(6) 选用耐腐蚀型传感器， 可以测量腐蚀性气体；

(7) 插入式传感器可以在线安装和维护；

(8) 易于保养，对气体的清洁度要求不高；

(9) 采用 Modbus RS-485 通讯协议，可以实现工厂自动化、集成化；

(10) 适合大尺寸风道的气体流量测量。

三、产品参数

测量介质： 组份较稳定的单一或混合气体(乙炔除外)

流速范围： 0~70Nm/s

量程比： 200:1

被测介质温度： -40℃~450℃，若被测介质温度大于 200℃，需在订货时说明；

被测介质压力： 0.1~6.0MPa，若被测介质压力大于 0.6MPa，需在订货时说明

仪表环境温度： -40℃~70℃

精度： 1%

响应时间： 1 秒

管道口径： DN15 以上

供电电源： 24VDC (DC 18~36V)(最小 6W)、220VAC (AC 85~265V)

功耗： 小于 6W，在电源的选择上应大于 10W

显示： 标准体积流量， 质量流量，累积标准体积流量，累积质量流量。

通讯协议： RS485 通讯， Modbus 协议

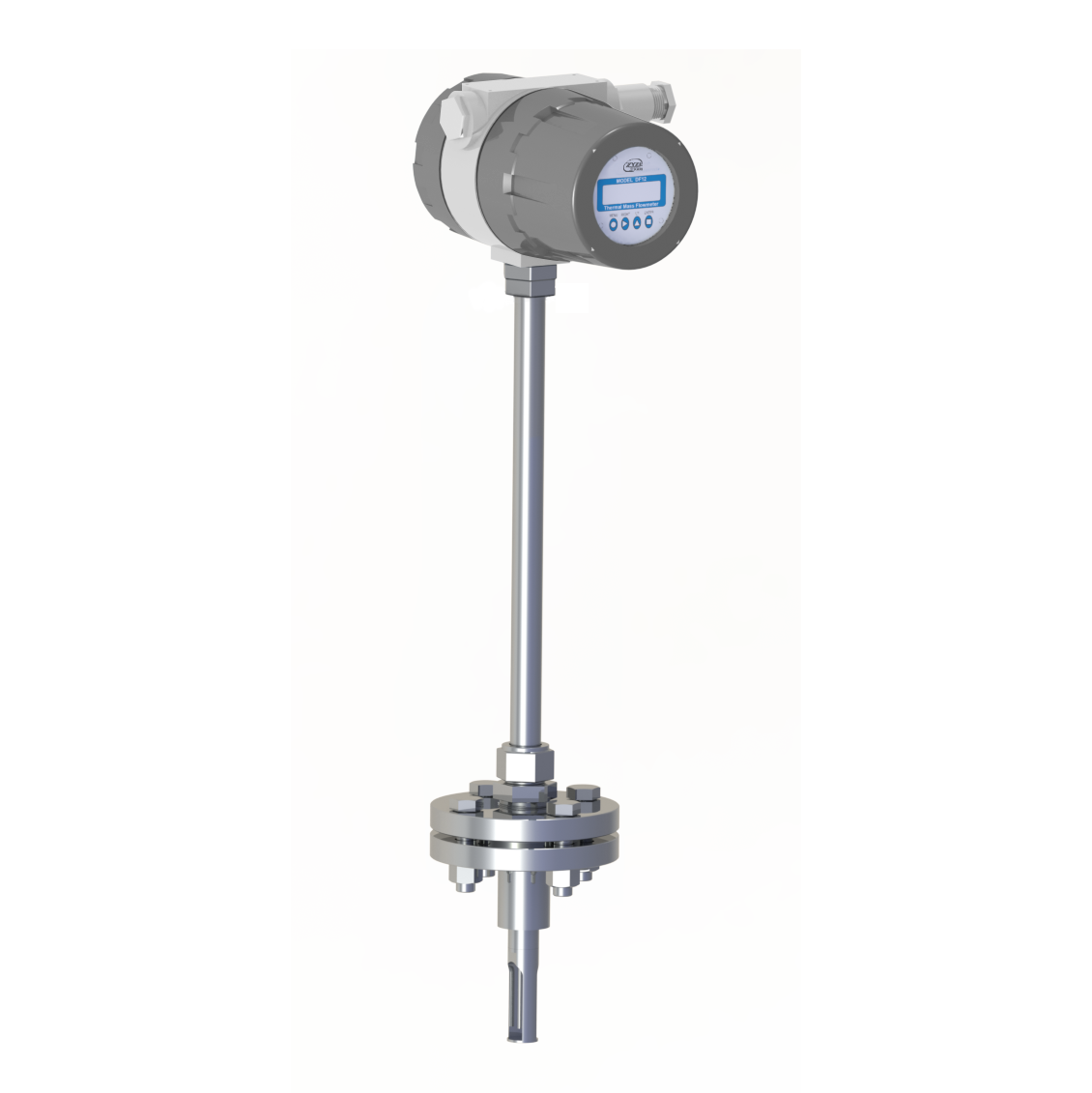

连接方式： 螺纹连接， 法兰连接

卡环选择： 铜卡环：400℃ ，1.7MPa；不锈钢卡环： 300℃ ，4MPa。

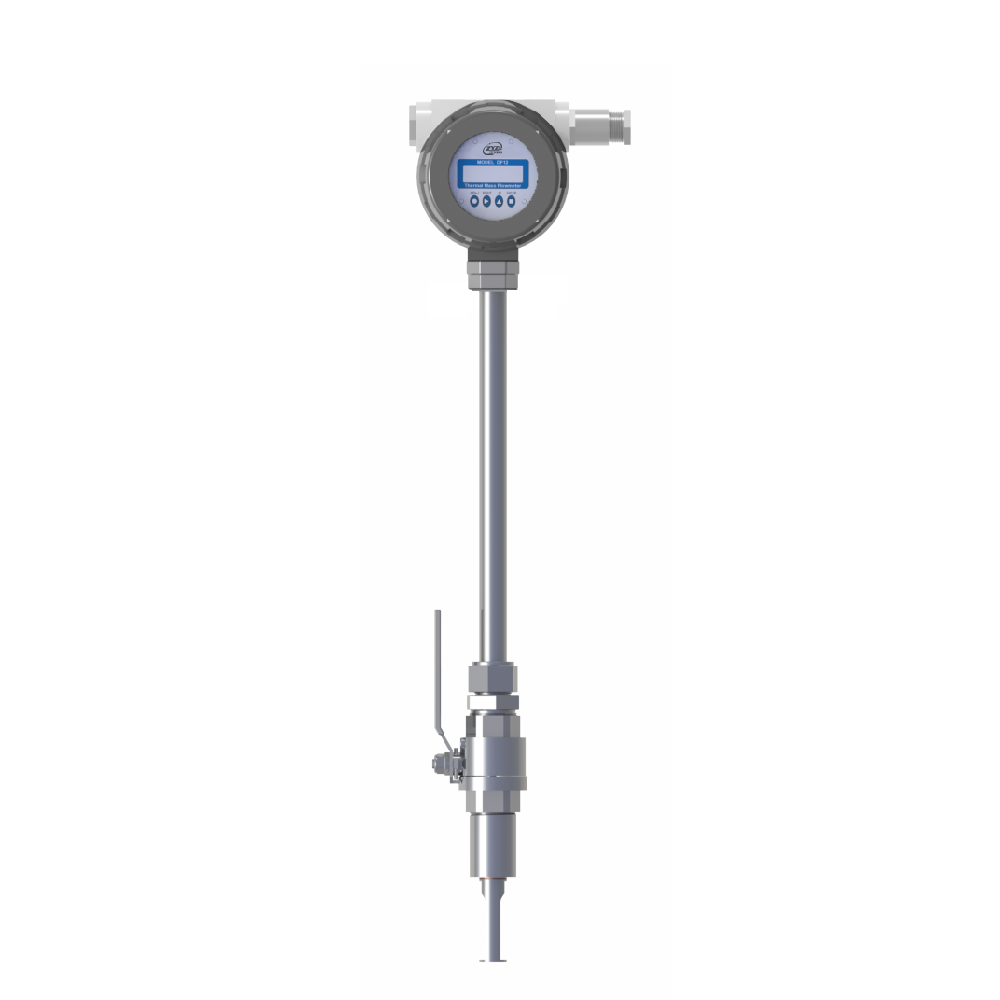

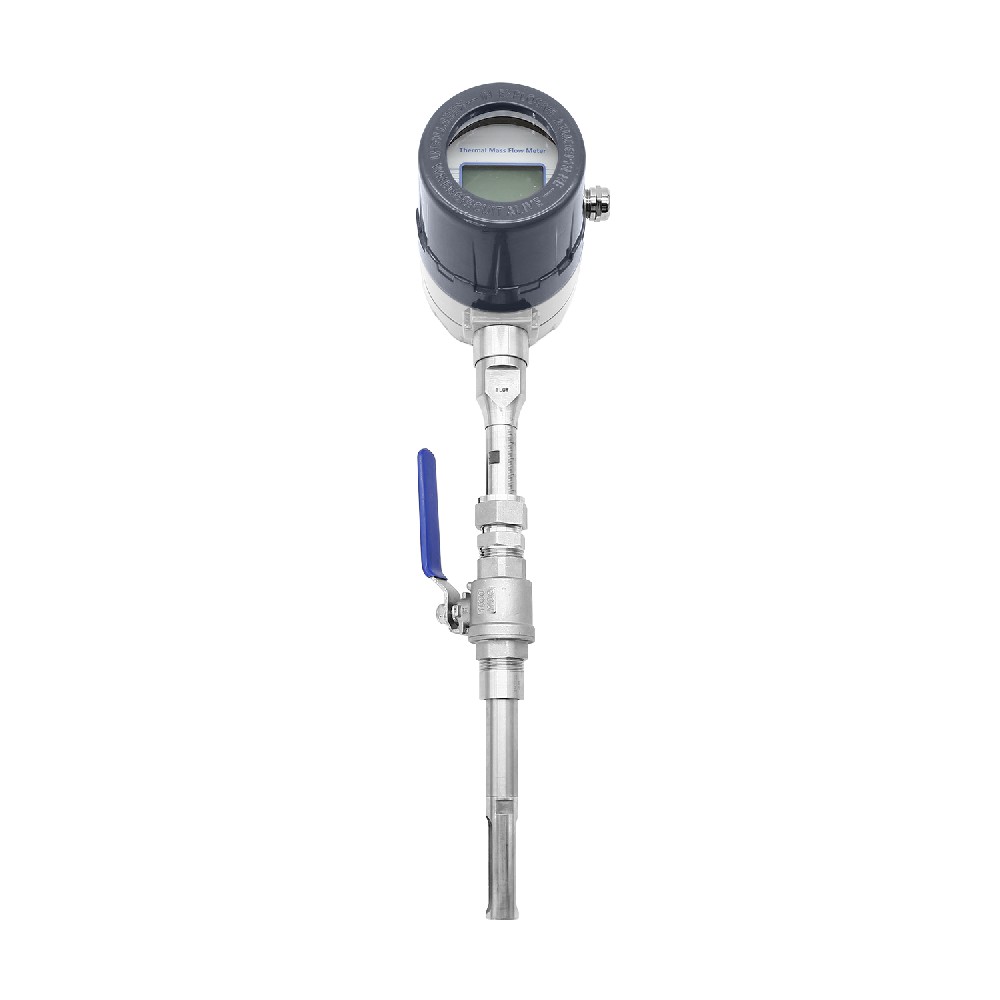

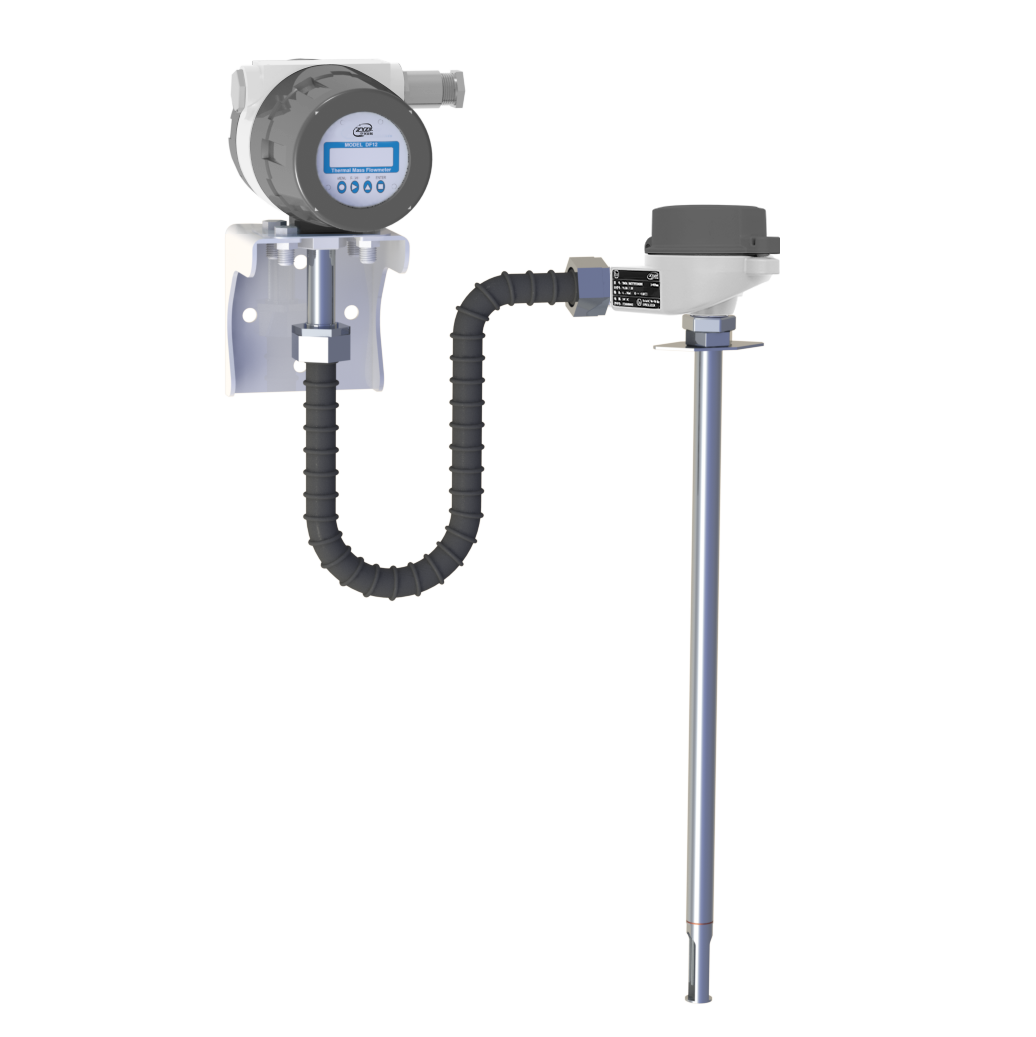

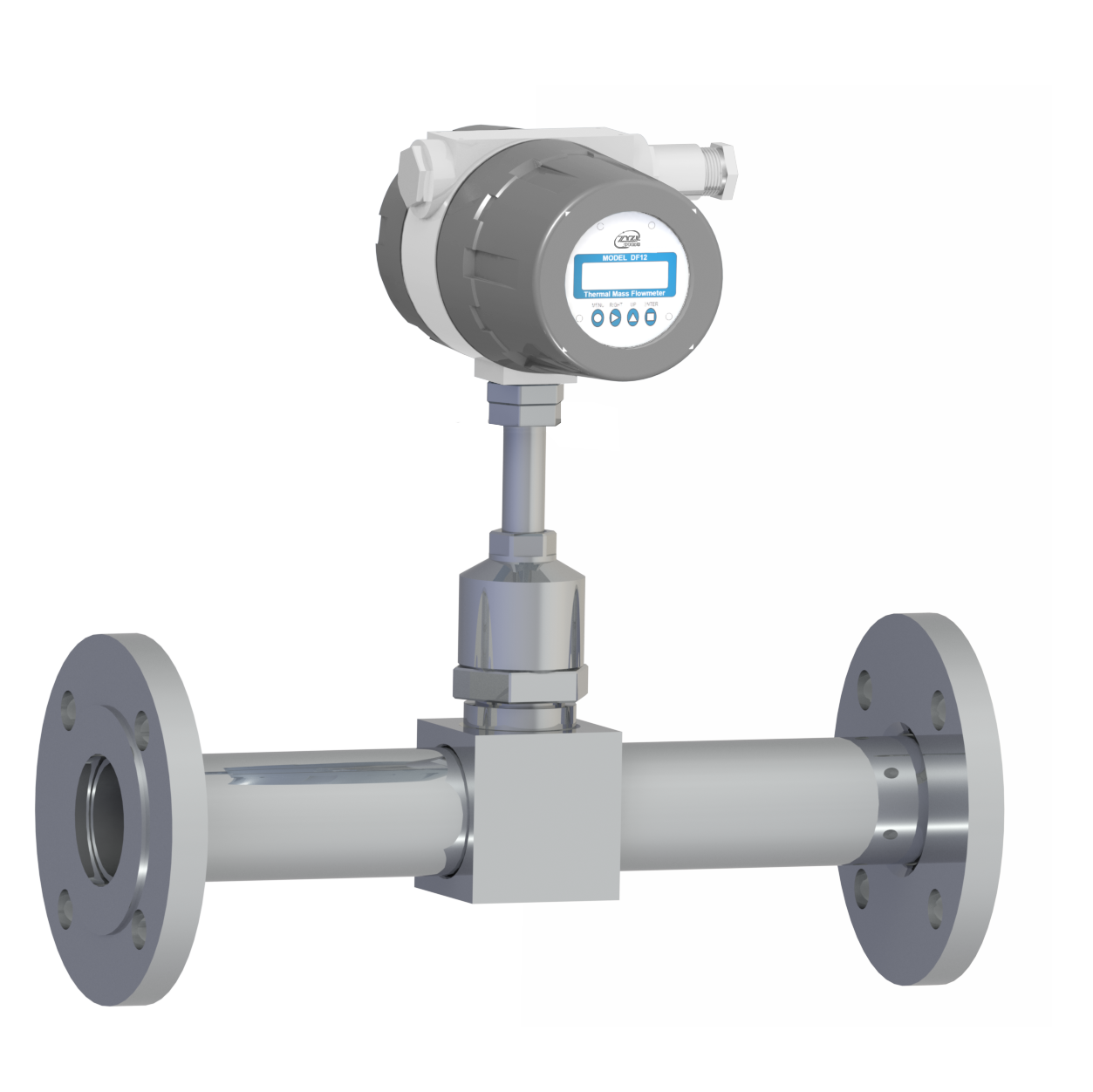

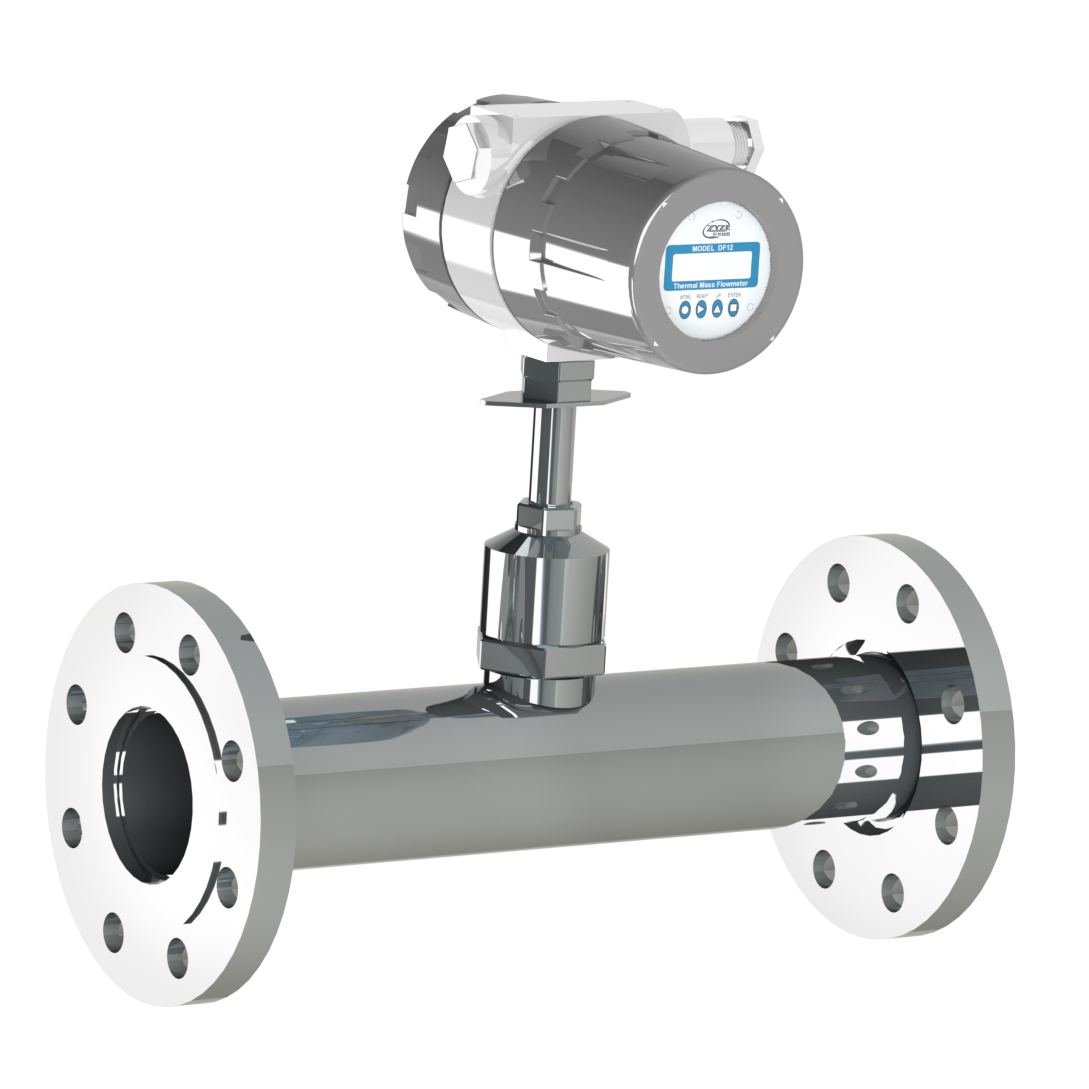

结构形式：一体插入式 分体插入式 管道式分体式连接

电缆长度：5m，10m，15m
