本文全面整理振动式物位开关（又称音叉开关）的使用技巧与技术知识，适用于各行业定点物位检测。

一、工作原理

振动式物位开关采用压电晶体驱动音叉，以机械谐振频率（通常 100–400 Hz）振动。

空气中无物料：音叉以固定频率和振幅自由振动。

浸没在物料中：液体或固体物料会阻尼振动；内部电路检测振幅 / 频率变化，触发继电器或固态开关输出。

核心优势：结构简单、可靠、无需校准，基本不受介电常数、密度、电导率等物料特性影响。

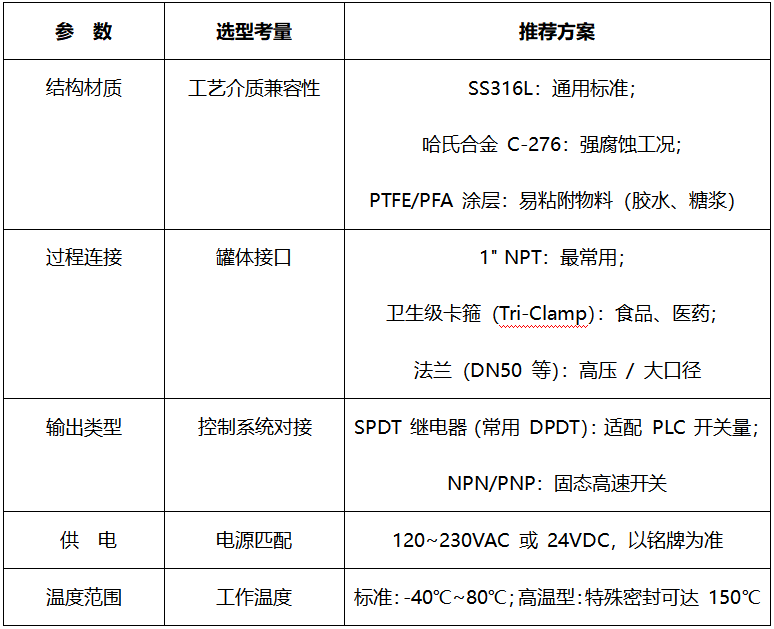

二、关键选型参数

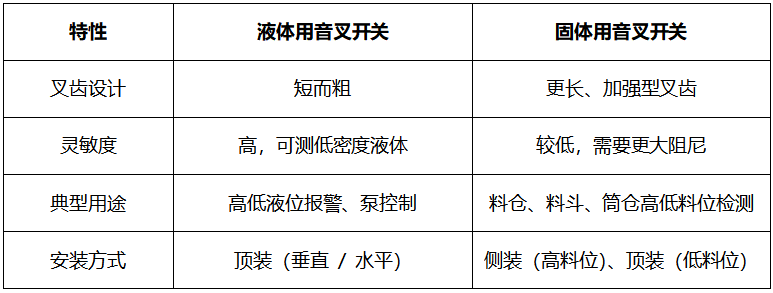

三、液体 / 固体专用选型对比

重要提示：液体与固体开关不可混用；固体开关用于液体灵敏度不足；液体开关用于固体会因磨损与冲击损坏。

四、安装技巧（90% 故障源于安装）

1、液体应用

Ø 避免直接安装在进料冲击区，防止误动作或损坏。

Ø 带搅拌器的罐体，应安装在流速最低处或加装旁通连通管。

Ø 确保叉体避开罐壁与焊缝。

2、固体应用（筒仓 / 料斗）

ü 侧装（高料位）：向下倾斜15–30°，防止积料，卸料时可自清洁。

ü 顶装（低料位）：避开出料口，确保可靠检测空料状态。

ü 远离进料流与冲击点。

3、通用要求

Ø 接地：可靠接地，保护电路免受浪涌冲击。

Ø 接线：使用电缆密封接头，达到IP66/IP67防尘防水。

五、配置与调试

ü 无需校准：即插即用，动作点出厂已设定。

ü 测试功能：多数带测试按钮，可手动触发输出，验证控制室接线。

ü 输出状态：按安全逻辑设为常开（NO）或常闭（NC）。

示例：高液位停泵报警，建议设为NC；断线 / 断电时直接报警，实现故障安全。

输出状态：按安全逻辑设为常开或常闭。

六、维护与故障排查
